UV殺菌装置の安価で理想的なモデルの製作 移動式の紫外線殺菌灯・空気清浄機を作りました※この作品は大病院で使用されている数百万円以上の製品をモデルに、小規模な病院や店舗での使用を想定して、安全性に配慮し設計しました。
【 ポータブル紫外線殺菌灯の基本仕様 】
（１）電源ONから点灯までの退避時間を設定する （２）１０分から６時間程度で数種の点灯時間設定可能 （３）人が近づくと自動消灯する安全機能の装備 （４）直接照射モードと空気殺菌モードを設ける （５）小型軽量で持ち運び可能な事 （６）直接照射モードと空気殺菌モードを設ける （７）ＡＣ１００Ｖ １５～３６Ｗ E26/27 UV蛍光管 以上を念頭にコントロールプログラムの開発しました。
【 空気殺菌機能 】
本体内部に小型ファンを内蔵し、紫外線照射時に空気清浄（殺菌）機能をもたせています。基本仕様をすべて満足するマイクロコントローラを内蔵しています。操作は２つの押しボタンスイッチで行います。
【亜鉛ダイキャストケース】
ベースにはハモンドの亜鉛ダイキャストケースを採用しました。このケースは楽器演奏時のフットスイッチ用に設計された品で重量感があり安定しています。
ケース上部の穴加工
ケース上部の中央には、蛍光管ソケットが顔を出す穴とその周囲にガードフレーム取付穴のほか、スイッチ（２個）とセンサーとLEDインジケータそれぞれ３個、電源ケーブル引き込み穴をあけています。
ケース上部の部品配置
ケース上部には、マイクロコントローラボードと３個のセンサー部を取り付けます。
E26ソケットはケース内に沈めてあります
重心を低くするためにソケットはケース底に固定してあります、また、蛍光管の周りに空気を流すためケース上部には開口部を設けてあります。 ソケットの周囲には、ガードフレームを取り付けるため、Ｍ４でタップをたててあります。位置はケースの中央です。写真ではケガキと保護のためマスキングテープを貼ってあります。
スケールファンとACアダプタ、AC制御基板
ケース内には12VのスケールファンとACアダプタ、DC１２V電源ユニットを配置しています。AC制御基板はヒューズとUV管のACをスイッチするSSR（ソリッドステートリレー）、12V→５Vシリーズレギュレータを載せています。ケース上部とはモレックスコネクタでACを繋ぎ、５V電源とＵＶ灯制御信号を渡すコネクタで接続しています。

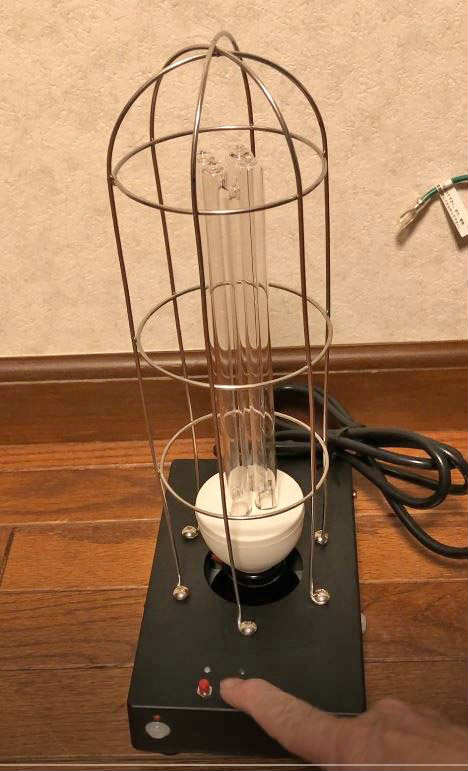

ポータブル紫外線殺菌灯・空気清浄機
左は測定器でＵＶＣ領域の紫外線が出ていることを確認しました。オゾンの発生が少ないのがスペクトルからも確認できました。人がいる時は、紫外線殺菌空気清浄機として使用し、人がいなくなった時は、覆いを外して室内全体に紫外線を照射して衣服・家具・床などの殺菌が可能です。2つのボタンスイッチで操作はシンプルです。 TVニュースで取り上げている病院用の移動式殺菌装置（キセノン放電管を使った大型機）は６０００万円もします。米国製で日本の商社が販売しています。寿命100時間のランプは別売り。値段は聞かない方がいいかも！？
【紫外線殺菌灯に関する参考サイト】
(※１） 照明設計資料 殺菌灯 Panasonic
秋月電子の紫外線パワーＬＥＤはピーク波長４００ｎｍはその通り検出されています。
