  アマチュア無線用途に適したUSB type-C PD 電源/急速充電器 について、最新(2020/01/20)評価です。








アマチュア無線用電源としての USB-C PD 急速充電器

charmast W1052

【 アマチュア無線用に適した仕様 】

charmast W1052

 写真は、「RAVPower 61W USB-C 急速充電器」で世界最小最軽量(2019/08/24現在)クラス GaN (窒化ガリウム)採用/折畳式/PD対応 という品です。
入力: AC 100V-240V 50/60Hz 1.5A
出力 : DC 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A, 20.3V/3A, 61W
サイズ: 49 x 49 x 32 mm
重量: 105g±5g

 12/15V出力が3Aとれる点でアマチュア無線用途では満足できる小型強力な充電器/ACアダプターです。電源供給対象が1台なら、小型大出力なので選択肢のひとつです。小旅行ではこれとUSB type-C PD と USB Aのあるパワーバンクを携行しています。追記:IC-705で12,15Vとも10W運用可能でした。2020.06.30


AUKEY 63W Dual-Port PD Wall Charger

AUKEY 63W Dual-Port PD Eall Charger

【USB+type-C PDバッテリー充電器】

AUKEY 63W Dual-Port PD Eall Charger

  高速充電が可能な、充電器にも注目します。

出力1 5V/3A 9V/3A 12V/1.5A (18W)

出力2 5V/3A 9V/3A 12V/3A 15V/3A 20V/3A (60W)

最大出力 63W(出力1・2合計)

実測重量 148g

寸法 67x64x29mm

購入価格 ¥4,900-

※20Vを除いて、USB type-C PD の最大電流値 3A を確保していますので、12/15V 3Aの電源として使用可能です。追記:IC-705で12,15Vとも10W運用可能でした。2020.06.30

Anker PowerPort Atom Ⅲ Slim (Four Ports)

ANKER PowerCore 10000mAh PD

【 PD対応 65W 4ポートUSB-C 急速充電器 】

ANKER PowerCore 10000mAh PD

 PowerIQ3.0搭載 / Power Delivery 対応/GaN(窒素ガリウム)採用

USB-Cポート:5V=2.4A / 9V=3A / 15V=3A / 20V=2.25A
USB-Aポート:5V=4A(各ポート最大2.4A)
重量 約142g
寸法 約89 × 86 × 18 mm
購入価格 ¥4,299-

※ACコードが太くて長い頑丈品なので、旅行用に細めで短い品に交換しました。
出力 USB type-C 15Vで3A、USB Aでそれぞれのポート2.4A(合計は4A max)を確認しました。

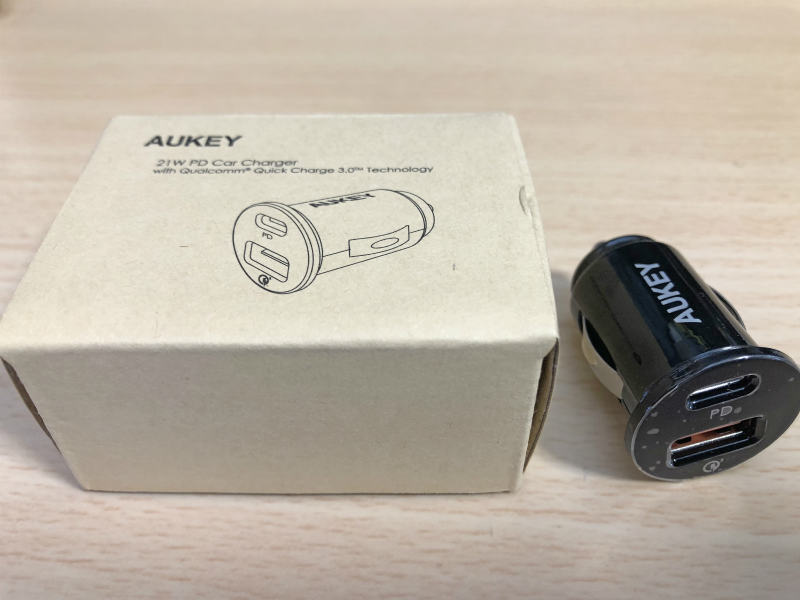

One more thing シガーソケットチャージャーUSB車載充電器

シガーソケットチャージャーUSB車載充電器

【 シガーライターからはUSB type-C でも 12Vが上限 】

シガーソケットチャージャーUSB車載充電器

 AUKEY カーチャージャー 急速充電 Power Delivery 3.0対応Type-C+Quick Charge 3.0対応Type-A 21W シガーソケットチャージャー スマホUSB充電器 車載充電器 CC-Y11

容量 車のバッテリーによる
電圧 5V/3A 9V/2.3A 12V/1.7A
実測 無負荷 5.08V 9.07V 12.05V
   「USB-C to 15Vアダプタ」使用時 12V出力する  (最大負荷 11.5V 1.95A)
重量 13g
寸法 41x25x25mm
価格 ¥1,800
充電 -
PSE  -

※「USB-Cto15Vアダプタ」で15V出力を指示しても、本品は12Vまでの対応なので12Vを出力します。TH-D74は問題なくハイパワー送信で使用可能でした。

市販 スイッチング電源 DIAMOND DSP500 のノイズについて

DIAMOND DSP500 スイッチング電源 のノイズ波形

DIAMOND DSP500 スイッチング電源 の評価風景

【 アマチュア無線用 13.5V 5A スイッチング電源 】

DIAMOND DSP500 スイッチング電源 のノイズ波形

 定価12,800円、購入価格は6600円ちょいでした。電圧は13.8V 5A 、アマチュア無線機用として販売されているので、良し悪しは別にしてこれを基準としてノイズに関して評価していきます。

 この電源の出力波形は、こんなもんですが、アンテナが遠いせいもあって、受信していてノイズが気になるという事はありません。しかし、多くのUSB type-C バッテリーが、100mV P-Pと書いているので、それを信じればこの400mV P-Pという実測値は多いような、、、仕様書には リップル電圧 10mV (定格負荷時)とあるのですが、トランス式AC50Hzでもないのになんじゃこれは?と思いませんか?


【Tips】調査結果(2020/01/20現在)

ANKER PowerCore 10000mAh PD

【 PD対応 60Wクラス USB-C 急速充電器 】

充電器比較

 旅行を念頭に購入した3機種を並べてみました。同時に携帯しているパワーバンクにはUSBタイプAジャックがあるので、充電器はUSB type-Cだけでもいいかな。
