IC-905の室内機、コントローラはかなり熱くなります。外気温が30度近いと放熱器は50度ほどになりますので、クーリングは必須と思います。Shop6502ではUSBから給電するファンを作りました。

　

　JH1IFZの常時ワッチ周波数は10240MHｚ １０Ｇの呼び出し周波数（メインチャネル）です。モードFMにて横浜港南区からパラボラアンテナを丹沢山系に向けワッチを続けております。キャリアが聴こえましたら声を出しますし、こちらからもできるだけ頻繁にQRVアナウンスいたしますので聴こえていましたらお声がけください。
１０GHｚにオンエアし始めて判ったことを書きます。①無線局のロケーションは良いに越したことはありませんが、山岳反射やビル反射を利用することが多いのでそれほど気にすることは無さそうです。②集合住宅でも、パラボラアンテナを設置するスペースさえあれば、あちこち反射していくので思いがけないQSOが成立します。③運用している局がまだ少なく、アンテナの指向性が高いので、メインチャネルで長時間秘話性の高いQSOが可能です。Hi

　

　IC-905新ファームウェアが11月末に掲載されたのでIC-905のアップデートを実施しました。PCからRS-BA1で接続した状態でアップデートを試みたせいでしょうか、アップデートに失敗し、リモート接続を切り、電源再立ち上げしてアップデートを正常終了しました。その後、CX-10Gのファームウェアも無事アップデート完了しました。

　

　IC-905を購入したSHF初心者です。IC-905はIC-705よりかなり高額なため購入に躊躇されている方も多いのではないでしょうか。更にRFユニットも重いため山岳移動での利用も辛いものがありますね。しかし、１０Ｇの運用を始めて山の回折やビルの反射により思いがけないＱＳＯが可能な事が判ってきました。写真は自宅のベランダに設置したアンテナで、富士山・大山・丹沢方向にむけてあります。１０Gのメインチャネルをワッチしています。DE JH1IFZ

　

　今日は東京UHFコンテスト！大山山頂の局は勿論、茅ヶ崎の局も良く聞こえました。IC-905とベランダ設置のパラボラアンテナです。

　

　2425.9MHｚ 横浜市の港南台レピータの起動を確認できました。アンテナの向きの関係からSは弱かったのですが、コールサインも聞こえました。（画面コピー時にFがちょっと動いてしまった）

　

　 IC-905ファンユニットを装着した IC-905GX の画面です。 室温25℃で空冷無しだと画面のTEMPは、中ほどまで伸びて色も変わっていました。今日（エアコンなしで室温28℃）画面キャプチャーしたところクーリングにより、放熱器はほんのり温かい程度になっています。

　

　IC-905のコントローラ部背面にある放熱器の熱画像です。一番下は通常使用時つまり自然空冷(強制空冷無し）です。47℃になっていました。（室温25℃）写真中は開発途中、写真上は完成版のIC-905ファンを動作させた状態です。体温程度まで低下しているのが判ります。

　IC-905XG を Windows から操作しているビデオです。　アンテナは2階のベランダに仮設したGP（144,430,1200）ICOM2400コーリニア、ICOM5600コーリニア、ICOM10Gパラボラです。QTHは横浜港南区です。暫くは、5760MHｚＦＭをワッチします。

　

　 IC-905コントローラ用ファン試作品にファンスイッチをつけました。この品は手前に10ｍｍ角のアクリルを取り付けています。電源の5ＶがIＣ－905から取れると良いのですが、今のところ無理そうなのでＵＳＢ-Ａでとるようにしてあります。このファンを装着したIC-905の背面放熱器は触ってもほんのり温かい36℃(室温25℃）でした。IC-905クーリングの必要性が高いようなので、5台ある試作品を来週からShop6502で安価で販売し評価いただくことにします。

　

　IC-905リモート画面設定を完了しました。ネットワークの設定の問題か、DHCPの問題か、固定IPでの設定が上手くいかず、DHCPから貰ったIPと905に設定したネットワークネームで動作するようになりました。これで電車で移動中であっても横浜と東京に設置したIC-705,IC905,IC-9700からオンエアすることが出来ます。ワッチしているだけです。Hi
　iPhoneから横浜のWin10上のRS-BA1へVPNで接続し、その横浜のPCからもVPNで東京のIC-9700を操作しています。異常事態が起きてもVPNで繋げた監視カメラを見ながら、IPスイッチでAC電源、DC電源を操作できます。

　

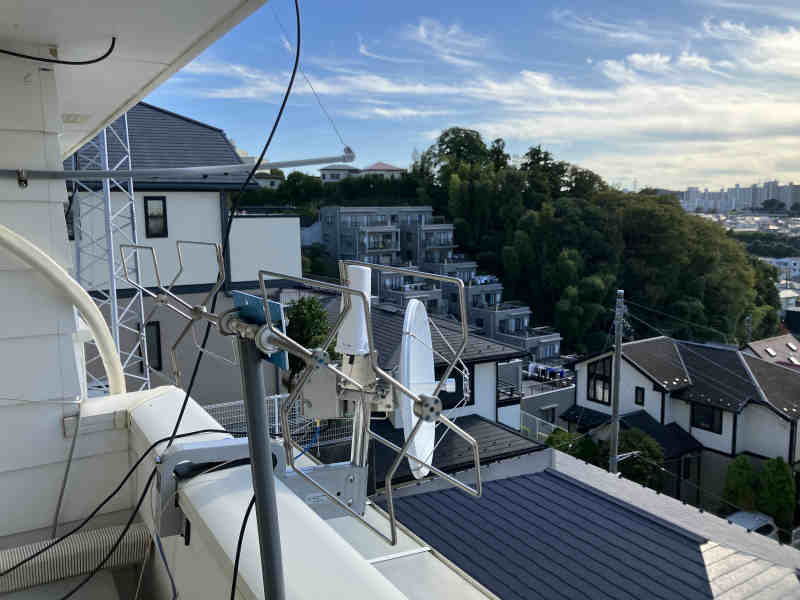

　IC-905用仮設アンテナ群。10月22日(日）は5.6GHz帯は山岳移動をされている方の電波が良く聞こえました。2.4GHzと10GHzはまだ聞こえた局はありません。もっとも真面目にワッチしていませんが、、、Hi　タワーのログぺりが不調なので、430のスイスクワッドも仮設して705に接続してみました。

　

　携帯基地局の仕事をしている知人から、IC-905 RFユニットや10GＨｚトランスバータユニットは、耐候性ケースに入れてタワーに設置すべきとのアドバイスをもらいました。現在はベランダのスチール製ロッカー内に仮設しているので、クーリングファンを上乗せした状態で温度を測ってみました。28℃でした（外気温は20℃）。パラボラの後ろに取り付けた10Gアップバータも、28℃でした。普通はどちらのユニットも屋外に設置されるので、日本ならば正に自然空冷で問題ないのかもしれませんが、コントローラの方は「絶対に強制空冷が必要だと思います」

　

　IC-905コントローラがあまりにも熱いので温度を測ってみました。室温は25℃、自然空冷では47℃でしたが、50mmファン2個をDESKTOP STAND MBF-705に実装した試作機で冷却すると、36℃、少々暖かい程度になりました。　9月に友人がIC-905を測定した時は58℃だったそうです。

　

　IC-905のスタンドにファンを組み込むことが出来ないだろうか？。。。できました！左の写真の通り箱が無くなりすっきりしました。やればできる！！

　

　その次に気になった点は、IC-905 RFユニットの発熱です。タワーなど家の外に設置していれば自然空冷で十分でしょうが、今回の仮設では、ベランダのスチールロッカー内に設置しました。ということで強制空冷が必要になりました。大きめのスケールファンをRFユニットに乗せただけです。このロッカーには、太陽光バッテリーシステムを収納してあるので、ファンの電源はそのバッテリーから供給しています。GPSアンテナは外に転がしてあります。

　

　次に気になった点は、IC-905コントローラの発熱です。裏側の放熱器には「注意：表面が熱いので触れるな！」との注意書きがあります。おいおい書けばいいというもんじゃないだろ！（半導体や部品の寿命と言う点で問題です）というわけで、クーリングファンを設置することにしました。後ろに扇風機を置くのも実験ならともかく、、、そこでスタンドの下にファンを仕込んだ四角い箱を置いてクーリングしてみました。結果は勿論GOODです。これでも良かったのですが、、、、

　

　タワーの塗装とローテータやマストの交換が完了するまでは、ベランダに仮設したアンテナでSHFの様子を伺ってみようかと思い、144、430，1200のＧＰと2.4のこーリニアと10Gのパラボラを接続して受信を始めました。最初に気になったのは2.4GHｚ帯のWiFi信号です。バンド中に広がっていてQSOできるのか？2次業務だから仕方ないのでしょうが、このノイズの中通信するのもチャレンジ！？

　

　IC-905XGが届いたので、パラボラアンテナを組立始めました。IC-905のRFユニットとはコントロールケーブル、10MHｘリファレンス信号で接続します。2.4Gと5.6GのアンテナへはSMAコネクタで、10GパラボラへはSMAセミリジッドで接続します。アンテナと10Gユニットの位置合わせに気を使いました。コントロールケーブルと10MHzリファレンスケーブル、2.4GHzＲＦケーブル長は２ｍです。９０５のメインＲＦユニットはベランダのロッカー内に設置しました。
