UV-C領域の紫外線を測定する装置を作ります 秋月電子の「S-5420使用 紫外線センサモジュールキット」から得た信号を、I2C接続のグラフィックOLCDに ArduinoNANOで表示させるハードウェアについて記述します。

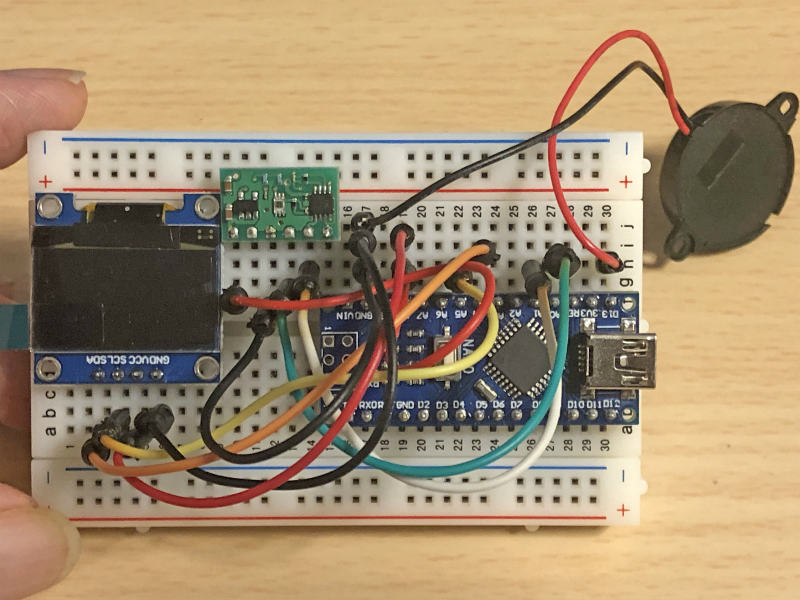

【 紫外線測定器の改良 】
（１）キャラクタLCDからグラフィック表示OLEDに変更 （２）ArduinoUnoをArduinoNanoに変更 コネクタは ミニUSBになります。ディスプレィは小さくなりましたが、表現力が増してグラフも2本ひょうじできました。
【 OLED表示の上が可視光、下が紫外線 】
上が可視光のをを数字と棒グラフで、下が紫外線の強さを数字と棒グラフで表しています。紫外線が強いと圧電ブザーで警告音を発します。
【 使用部品と購入先】
Arduino Nano互換ボードLGT8F328P Shigezone ¥450 S-5420 紫外線センサモジュール 秋月電子 ¥1,100 KeeYees OLEDモジュール OLED LCDディスプレイ 0.96インチ I2C 128X64 SSD1306 4ピン ホワイト Amazon ¥530 圧電サウンダＳＰＴ０８ 秋月電子 ¥50 （ピン半田付済） ブレッドボード ＥＩＣ－３０１ 秋月電子 ¥190 ブレッドボード・ジャンパーワイヤ（オス－オス） 秋月電子 ¥180 USBcable A-miniB 秋月電子 ¥110
配線
Arduino --接続-- Device +5V LCD ＋V A5 LCD SCL A4 LCD SDA GND LCD GND +5V S-5420 VIN NC S-5420 +3V GND S-5420 GND A0 S-5420 HOUT A1 S-5420 LOUt NC S-5420 VREF D13 BUZZ GND BUZZ（極性なし）
【圧電ブザーはDIGITAL 13 に接続しています】
Arduinoボード上のLEDと同じアサインです。何も特別な記述や操作なしに開発時、動作状況に応じて”プチ”,”プチ”って結構いい感じに鳴ります。
